Membuat Jaringan Sederhana Dengan Cisco Packet Tracer

Cisco Packet Tracer

Link Download :

- Cisco Packet Tracer 7.3.1 [Google Drive]

TUGAS 1

Buatlah jaringan komputer sederhana dengan menggunakan 2 buah Laptop. Serta pastikan kedua Device tersebut saling terkoneksi.

Jawaban :

1. Tambahkan dua perangkat end devices (Laptop) di pojok kiri bawah.

2. Setelah itu tambah kan kabel di bagian connections lalu pilih kabel type cross.

3. Hasilnya akan seperti gambar dibawah.

4. Klik dua kali di Laptop 01 setelah itu pilih tab Config lalu pilih FastEthernet0 dan tambahkan IP di IP Configuration seperti gambar dibawah.

5. Lakukan ulang langkah 4 pada Laptop 02 hanya saja bedakan IP dibagian belakangnya saja (Masih satu network) seperti gambar dibawah.

6.Setelah selesai, kita coba ping IP dari Laptop 01 ke Laptop 02 untuk memastikan apakah sudah terhubung atau belum dengan cara klik dua kali Laptop 01, lalu pilih tab Desktop dan pilih Command Prompt. Jika tersambung akan seperti gambar dibawah.

TUGAS 2

Buatlah jaringan komputer sederhana dengan menggunakan 5 buah Laptop dan 1 buah switch. Serta pastikan semua Device tersebut saling terkoneksi.

Jawaban :

1. Tambahkan lima perangkat end devices (Laptop) dan satu switch di pojok kanan bawah aplikasi Cisco Packet Tracer.

2. Setelah itu tambahkan kabel dibagian connections dan pilih kabel straight, lalu sambungkan dari laptop ke switch dan akan seperti gambar dibawah.

3. Setelah selesai membuat gambar seperti diatas, selanjutnya kita settings IP laptopnya masing masing.

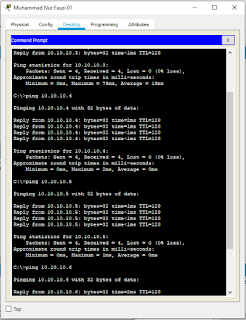

4.Setelah selesai membuat IP, saatnya kita ping IP dari Laptop 01 ke Laptop yang lainnya seperti gambar dibawah.

TUGAS 3

Buatlah jaringan komputer sederhana dengan menggunakan 4 buah Laptop dan 1 buah switch.

Lakukan pengujian untuk melihat apakah semua perangkat masih dapat terkoneksi.

Jawaban :

Disini jika saya menggunakan IP 172.168.10.1/30 akan hanya mendapatkan 2 Laptop saja yang akan terhubung dikarenakan CIDR 30 hanya dapat 2 Host saja, jadi Laptop yang akan terkoneksi/terhubung hanyalah Laptop 1 (172.168.10.1) dan Laptop 2 (172.168.10.2)
